APC PDU

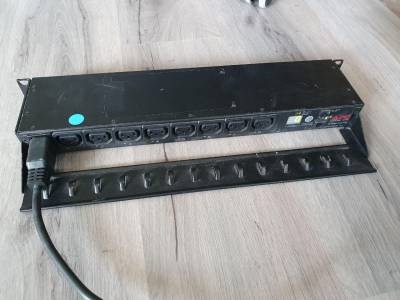

We hebben drie APC PDU's liggen. Oorspronkelijk binnen gebracht door Jelle. Een PDU is niks anders dan een fancy stekkerblok waarbij elke aansluiting individueel geschakeld kan worden.

Productpagina: www.apc.com

Seriële kabel

Een officiële interface kabel van APC kost ongeveer 50 euro. Gelukkig is het vrij eenvoudig om zelf een kabel te maken.

Deze YouTube video beschrijft het proces in erg veel detail. Hier de samenvatting:

Benodigdheden:

  • RJ12 connector
  • DB-9 connector
  • UTP kabel

Hieronder een overzichtje van de gebruikte aders(en kleuren) Kleuren maken in principe niet uit.

==================================================
RJ12 (APC)                         DB9 (female serial)
Pin 1  -----------bruinwit--------  not connected
Pin 2  -----------bruin-----------  Pin 5 (GND)
Pin 3  -----------oranje----------  Pin 2 (RX)
Pin 4  -----------groen-----------  Pin 3 (TX)
Pin 5  -----------oranjewit-------  not connected
Pin 6  -----------blauw-----------  not connected
==================================================

Seriële connectie

Om basisinstellingen te kunnen doen en wachtwoorden te kunnen resetten is het noodzakelijk om te kunnen verbinden met een seriële connectie. Op Windows kan dit bijvoorbeeld met Putty.

De volgende instellingen zijn nodig:

  • 9600 bps
  • 8 data bits
  • no parity
  • 1 stop bit
  • no flow control

SNMP

De PDU is relatief eenvoudig te bedienen via SNMP.

Volgende OID's: http://oid-info.com/get/1.3.6.1.4.1.318.1.1.12
