stroom

Project samen met water om sinds PostNL niet meer beheerder is van The Big Building onze infrastructuur op niveau te krijgen.

We hebben op dit moment in de Maakplek magere stroomvoorziening:

2 groepen die op de muur gemonteerd zijn in de diverse 'originele' stopcontacten. Beiden zijn met een stop afgezekerd in de meterkast van PostNL. 1 krachtstroom groep 16 Ampere afgemonteerd in de Metaalplek. Daar hebben we (lees: Mervin) een groepenkast in gemaakt met 3 16 ampere schakelautomaten. 3 doelen:

  1. Metaalplek (stopcontact op de kast)
  2. Metaal of houtplek. (stopcontact op de kast), zit nu tijdelijk stekker naar de keuken in met een tijdelijk verlengsnoer.
  3. Keuken, afgemonteerd in de kast, nog niet netjes opgelost.

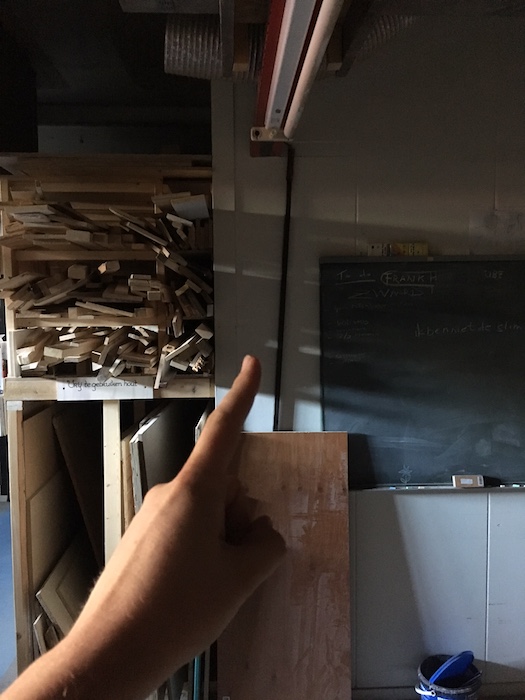

Mooi zou zijn als we nog 2 krachtstroomgroepen extra kunnen gebruiken. We hebben er 1 van 32 ampere 'gevonden' ongeveer 25 meter van de Maakplek af in de ruimte met stevige scharnieren. Afstand is ongeveer 21,5 meter horizontaal gemeten (inclusief hoeken), 27 meter is voldoende om naar de buitenhoek van de metaalplek te komen. (handiger qua bereikbaarheid en onder de 'juiste' goot voor doorvoer naar keuken). Deze plek dus:

Kabel moet Ymvk zijn, niet Xmvk, isolatie YMVK is dikker en dat is nodig voor bundelen of in kabelgoot.

Opties:

  1. Stekker in de gevonden groep steken, afmonteren in Metaalplek.
    • lasapparaat van Wouter aansluiten en klaar. Korte termijn prima, langere termijn willen we meer?
  2. Kast monteren en ook deze groep opknippen:
    • 3 fase 32 ampere klasse C voor lasapparaat én de 3 keukengroepen hieronder.
    • 2 fasen 16 ampere naar Perilex stekker voor inductie koken in de keuken.
    • 1 fase 16 ampere naar de keuken.

Mooi zou het dan zijn als we nog ergens een krachtstroomgroep 'vinden' (of een vrije gebruiken in de meterkast) voor krachtstroomapparaten in de houtplek. Die lijkt er te zijn in de ruimte die gehuurd wordt door de Brouwbroeders, ook in de kelder. Langere termijn zouden we die misschien kunnen omleggen voor in de Houtplek.

Aanschaffen: 27 meter kabel (21,5 plus 5,5 voor de zekerheid 5x4mm2 ymvk) van big building naar schakelkast:

  1. installatie-kabel.nl €75.14 inc verz & BTW
  2. Vekto € 92.07 inc verz & BTW

20 meter kabel van schakelkast naar keuken. 5x 2,5mm2 ymvk.

  1. Vekto €42,40 inc verz & BTW
  2. installatiekabel 38.60 inc BTW

32 ampere 3 fase klasse C schakelautomaat

  1. Vekto €30,61 inc BTW (50% korting)

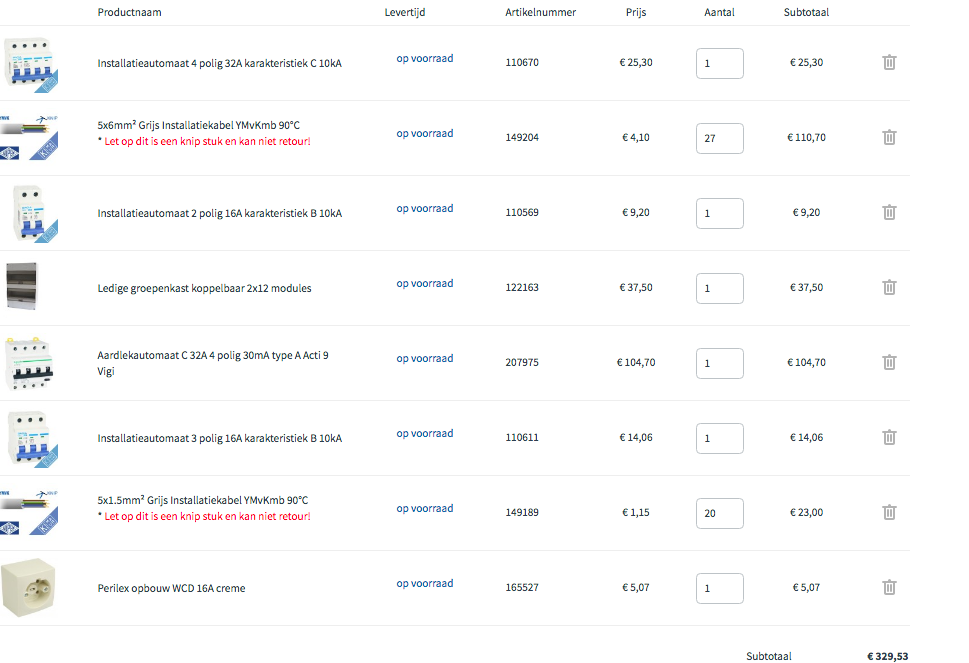

Verder deze dingen die ik bij Vekto in 't winkelwagentje heb geklikt. Totaal inclusief BTW en verzendkosten: € 398,73.

Vragen:

  • Zijn er goedkopere leveranciers?
  • Heeft iemand een van bovengenoemde componenten liggen?

Opmerkingen van Pieter via Wouter:

Ik heb het verhaal gelezen maar gaan nog wat dingen mis denk ik. Jullie hebben sowieso nog een hoofdschakelaar in de kast nodig. En de 2 fase groep voor de kookplaat zit er ook niet tussen. Verder zijn mijn componenten duurder omdat ik geen Doepke materiaal kan kopen. (Denk Doepke aan het plaatje te zien) Daarnaast is de 5×6 kabel overdreven voor de 32A groep. En de 5×1,5 te weinig voor de kookgroep van 16A. Respectievelijk moet dit 5×4 en 5×2,5 zijn. Daarnaast zijn de eisen voor installatiekabel sinds deze maand gewijzigd en moeten deze aan strengere brandeisen voldoen. Maar de kabel kan ik wel iets goedkoper regelen. Ik wil best wel even komen kijken wat er nodig is om het goed te regelen. Dan kunnen jullie alsnog het materiaal zelf regelen. Dan komt nog het punt dat de 32A voeding niet voldoende is om de complete kast te voeden. Misschien dat we de zekering in de kast waar de voeding vandaan komt verzwaren.

  • Hoofdschakelaar wisten we maar was van het lijstje gevallen in onoplettendheid.
  • Draad diameter: top, ga ik verwerken in het overzicht (Herman, nog niet gedaan)

Geld: zullen we dit financieren uit de winst van de Bar?

Meer opties, vul vooral aan (weghalen is niet zo handig?):
