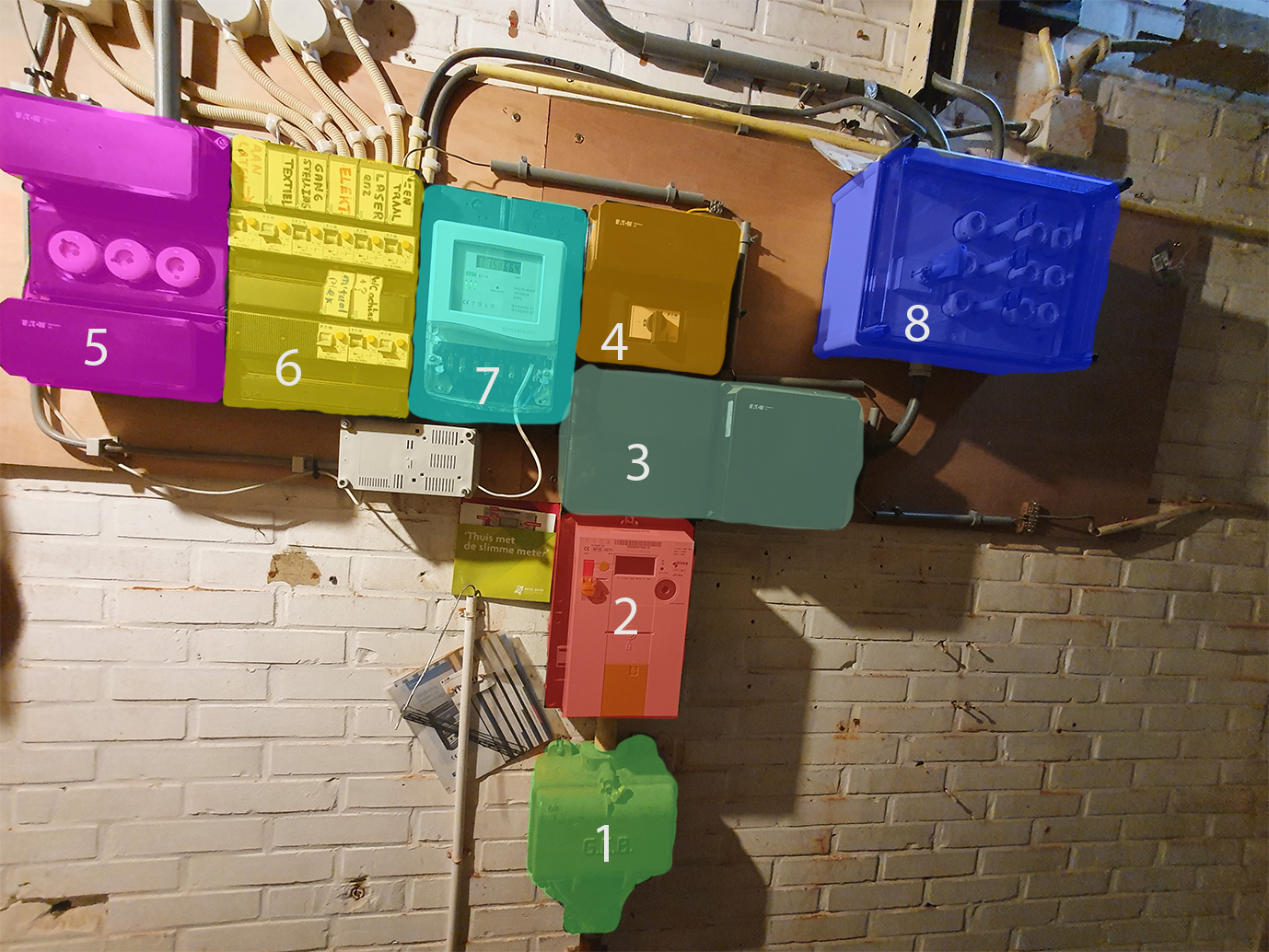

Overzicht van de groepenkast zoals genummerd in de ingekleurde foto:

1. Hoofdzekeringen 3x63A verzegeld, dit is de binnenkomende stroom voor hele pand
2. Primaire meter voor het gehele pand, inclusief achter, boven en voor buren.
3. Twee verdeel en aansluitkasten, verdelen stroom naar de verschillende groepenkasten.
4. Hoofdschakelaar voor de Maakplek(kasten 5&6 via meter 7)
5. Zekeringen 3x63A voor de groepenkast in Metaal.

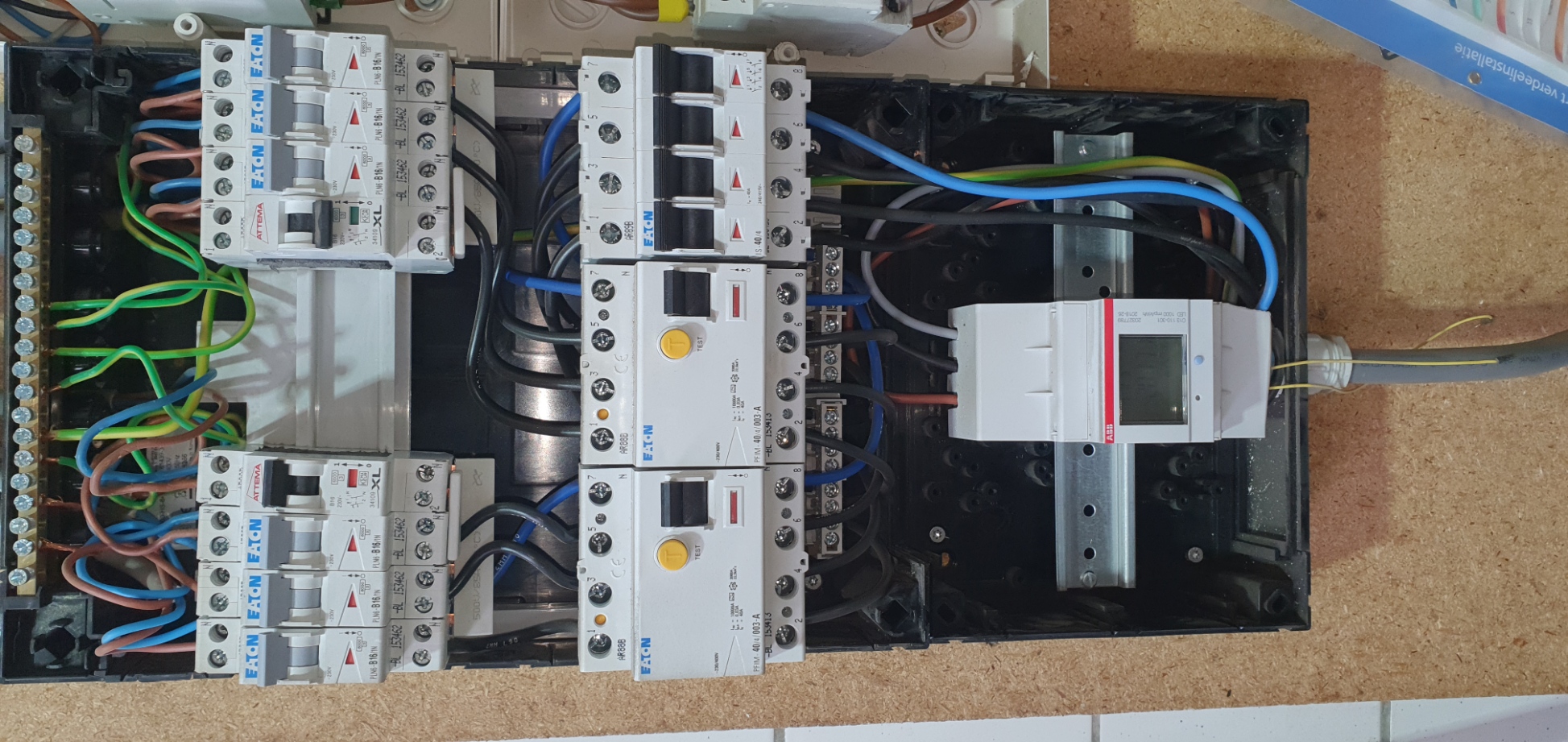

6. Groepenkast voor de Maakplekruimte
7. Meter voor de Maakplek(voor nummers 5&6)
8. Groepenkast voor de buren(voor, boven en achter)

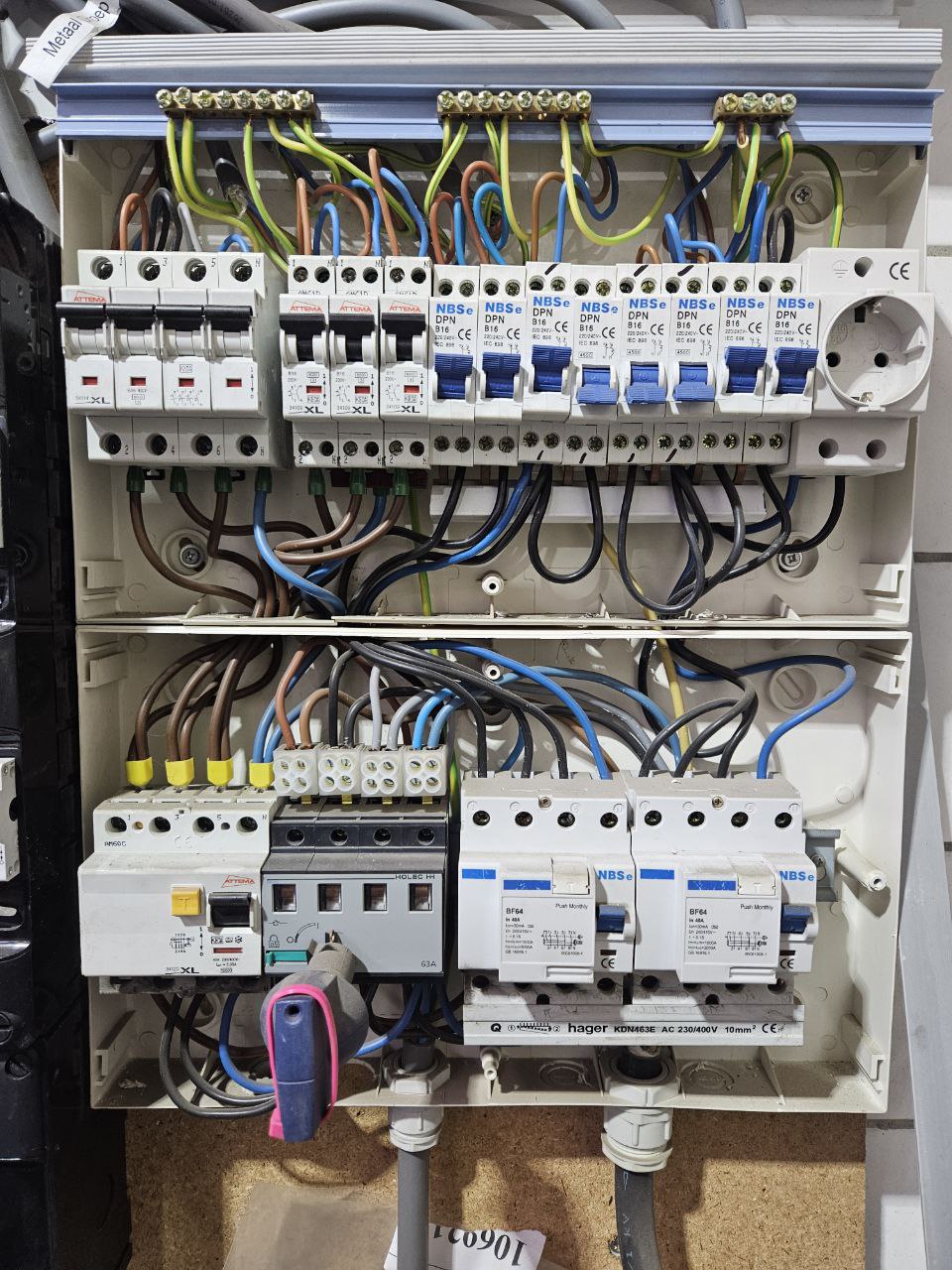

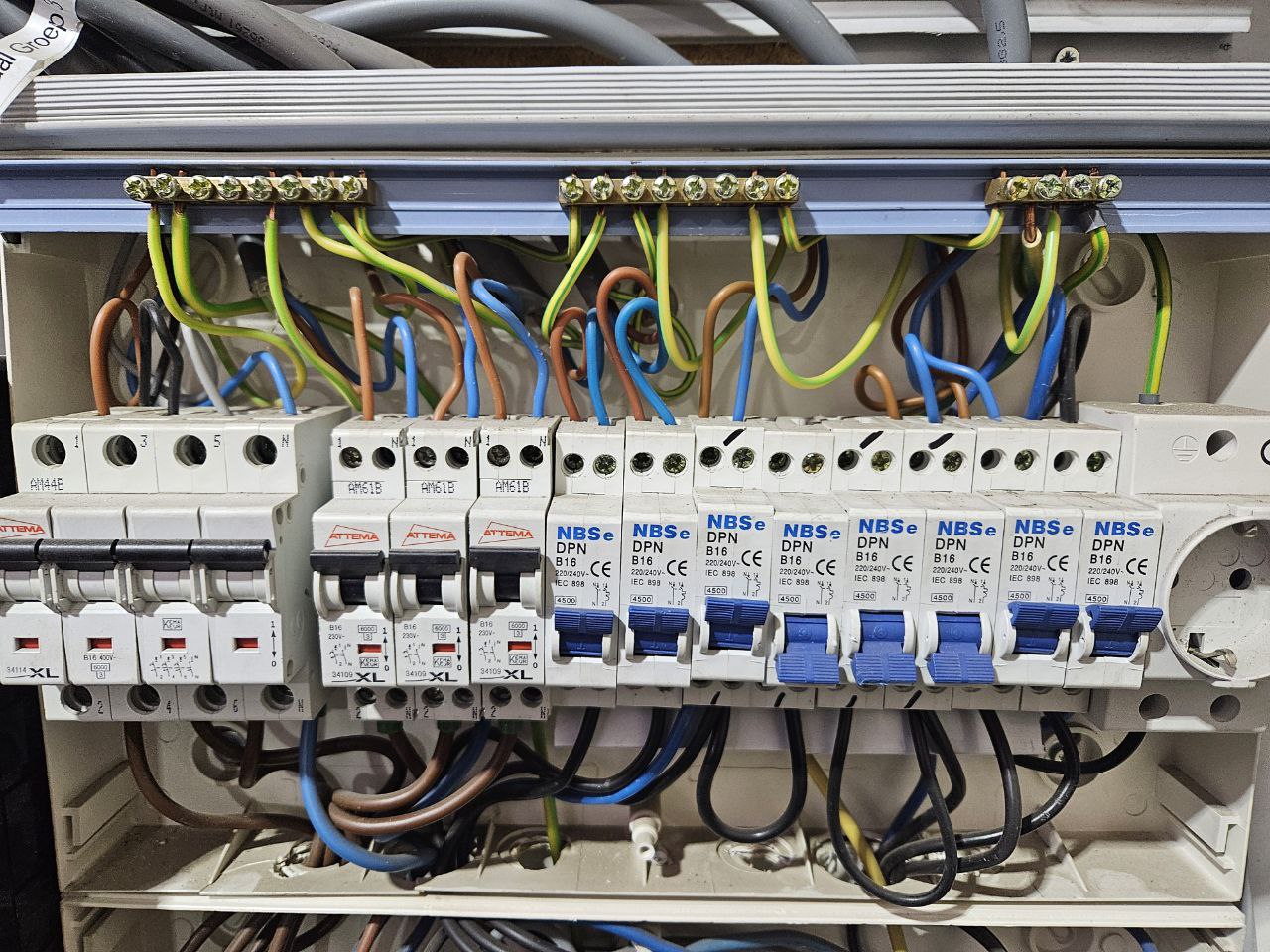

De groepenkast in de metaalplek bestaat uit twee kasten die gekoppeld zijn en een losse kast voor de onderhuurders.

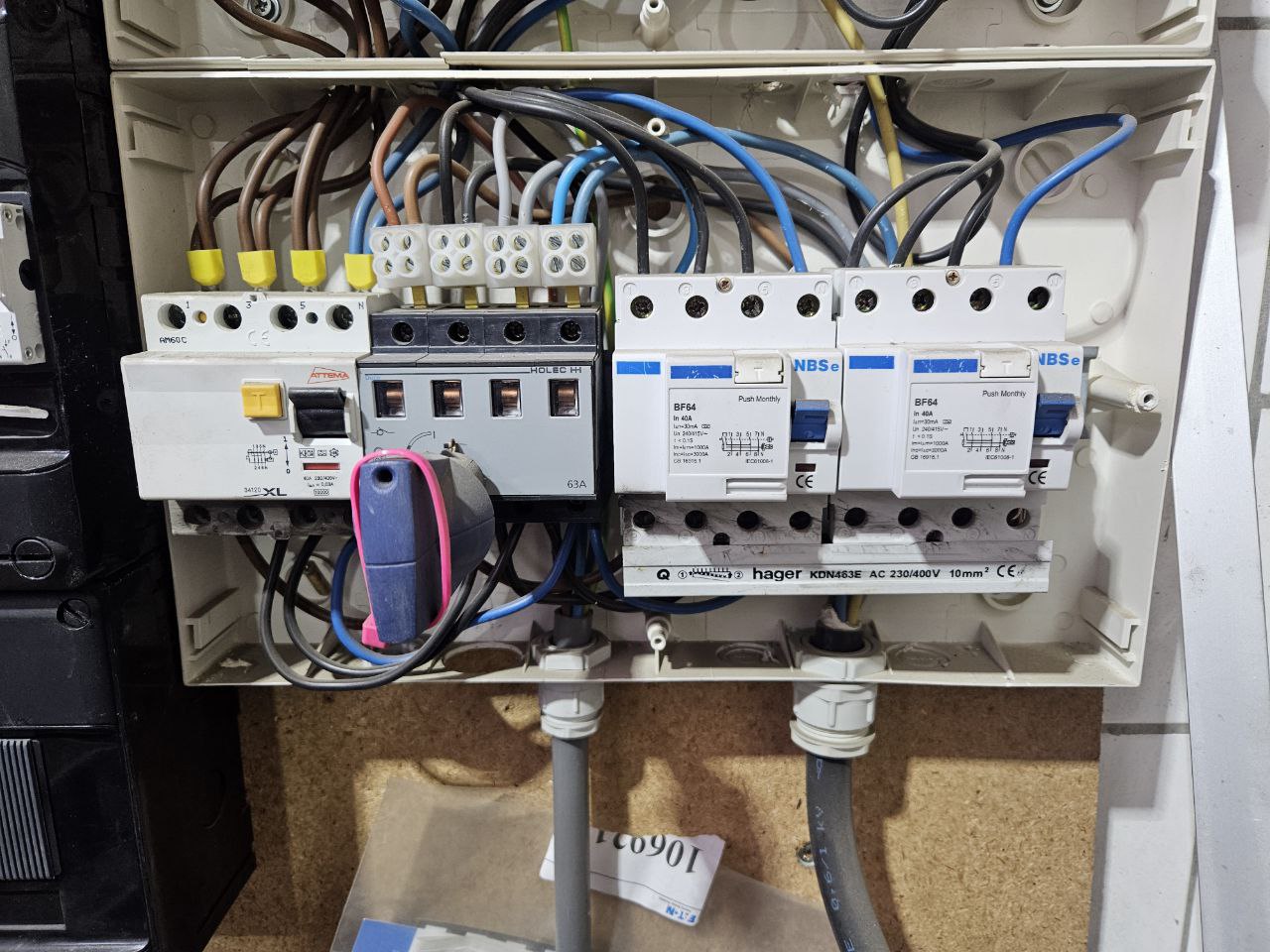

De invoer van stroom zit rechtsonder en loop naar de hoofdschakelaar waar het voor de schakelaar splitst naar de groepenkast voor de onderhuurders. Na de hoofdschakelaar verdeeld het naar 3 sets aardlekautomaten.

• De linker aardlekautomaat is voor de 3-fasengroep KS-1 en metaal groep 1-3.
• De middelste aardlekautomaat is voor metaal groep 4-7
• De rechter aardlekautomaat is voor metaal groep 8-11

De Metaalgroepen zijn als volgt in gebruik:

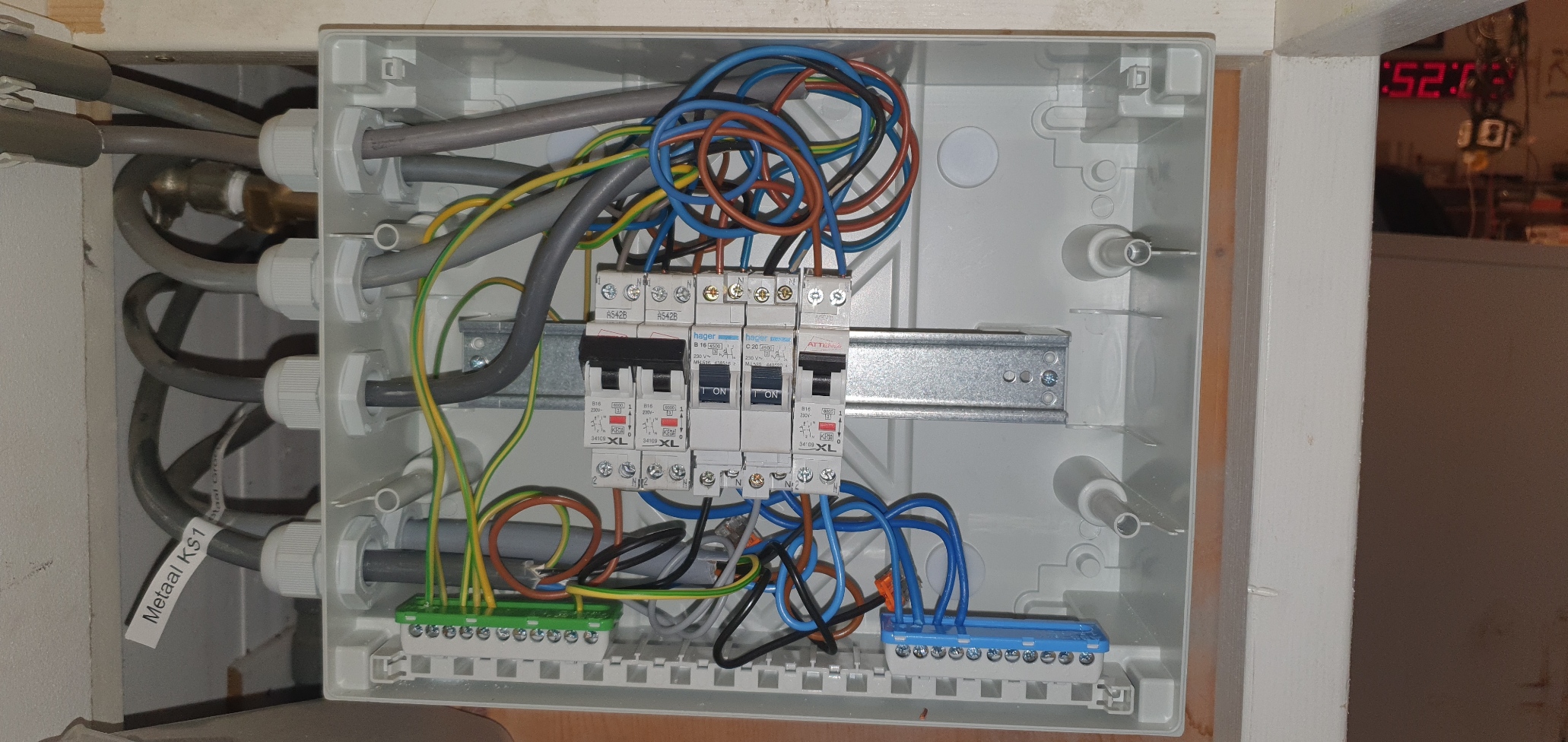

• KS-1, Krachtstroom of 3-fasen groep voor de keuken

1. Keuken, wordt in de keuken keuken 3 voor WCDs
2. Stopcontacten en licht bij de ingang in de keuken
3. Trapgat voor server, koelkast en kassa
4. Wandcontactdoos afkortzagen
5. Wandcontactdozen houtplek, bij lintzaag, hoek, deur en in centaal bij assemblage
6. Compressor, via werkschakelaar naast de groepenkast
7. ongebruikt
8. ongebruikt
9. ongebruikt
10. ongebruikt
11. Stopcontact groepenkast

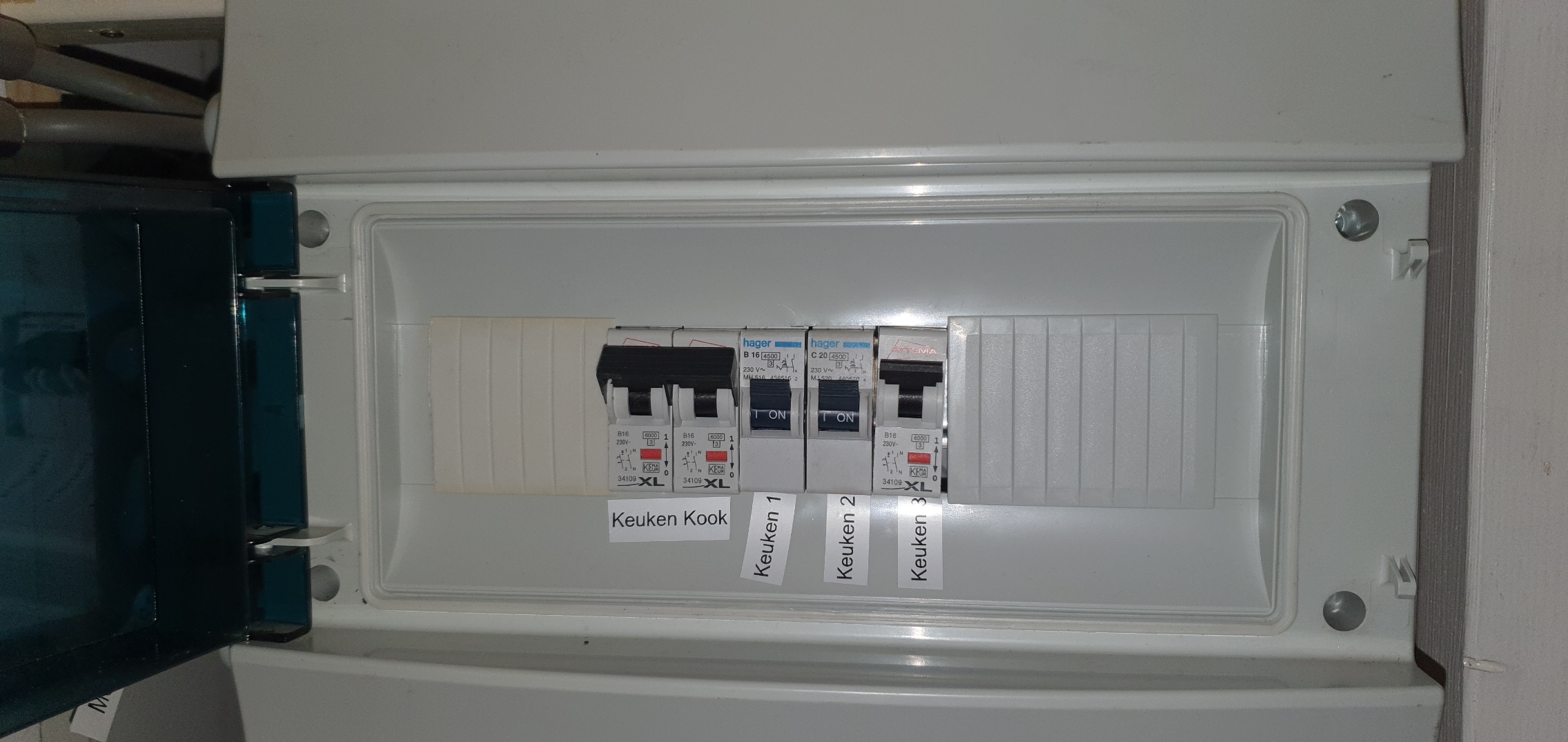

De groepenkast in de keuken wordt gevoed door 2 verschillende groepen:

1. Krachtstroomgroep uit metaal
2. Metaal groep 1

De krachtstroomgroep wordt verdeeld over:

1. Kookgroep
2. Keuken 1 stopcontact(links onder werkblad)
3. Keuken 2 stopcontact(rechts onder werkblad)

Metaal groep 1 wordt via een zekerautomaat doorgezet als:

1. Keuken 3, stopcontacten boven werkblad

Gezien de compressor hoog opgehangen gaat worden is het verzoek om een vaste stroomaansluiting te maken bij de compressor met de toevoeging om dat op een andere zekeringsgroep te doen dan de lasapparatuur om overbelasting te voorkomen.

Een extra groep voor lassen gaan we niet toevoegen vanuit de groepenkast in metaal. Dit omdat we absoluut willen voorkomen dat de hoofdzekering van de groepenkast in metaal(Primaire groepenkast, kast 5) doorbrand. Dit betekent namelijk ook dat de stroom voor de onderhuurders er in dat geval af is.

Hiervoor is de meterkast in metaal uitgezocht en is de conclusie dat er 5 (6 met het groepkaststopcontact) groepen vrij zijn.

Marijn heeft samen met Herman de opties doorgesproken en Herman had nog de wens om uit te zoeken of de boiler die in de keuken hangt vervangen kan worden door een doorstroomboiler(die er ooit hing) om energie te besparen t.o.v. de huidige boiler. Hiervoor zou de krachtstroomgroep volledig gebruikt worden voor de doorstroomboiler en zou de huidige groepenkast in de keuken aangepast moeten worden en zou er een extra groep naar de keuken getrokken moeten worden.

Hiervoor hebben we met een energiemeter een week gemeten en zijn de tot de conclusie gekomen dat deze: 0.4kwh per 24 uur gebruikt. 0.4×365 = 146 kwh op jaarbasis

Als we uitgaan van 0.4 euro per kwh(prijsplafond 2023) dan kost de boiler op jaarbasis: €58.40 aan standby gebruik.

Conclusie van het uitzoekwerk is dat we het voor nu zo laten en de groepenkast in de keuken en in metaal niet omgebouwd hoeven te worden voor de doorstroomboiler.

Terug op de groep voor de compressor: Die gaan we realiseren in metaal, op metaal groep 7(gezien spreiding over de aardlekschakelaars) met een werkschakelaar tussen het stopcontact voor de compressor en de zekering om de compressor gemakkelijk in en uit te kunnen schakelen.

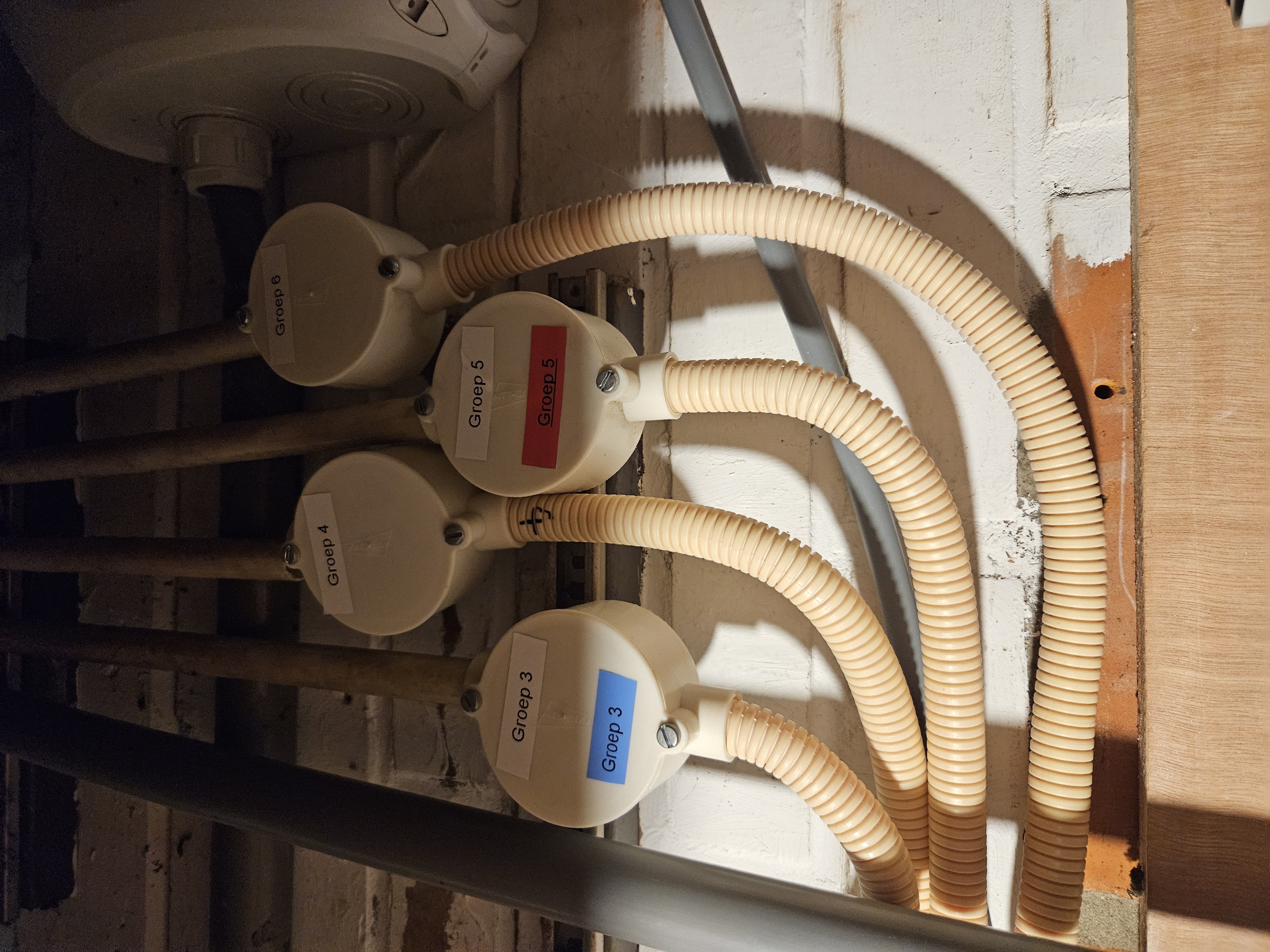

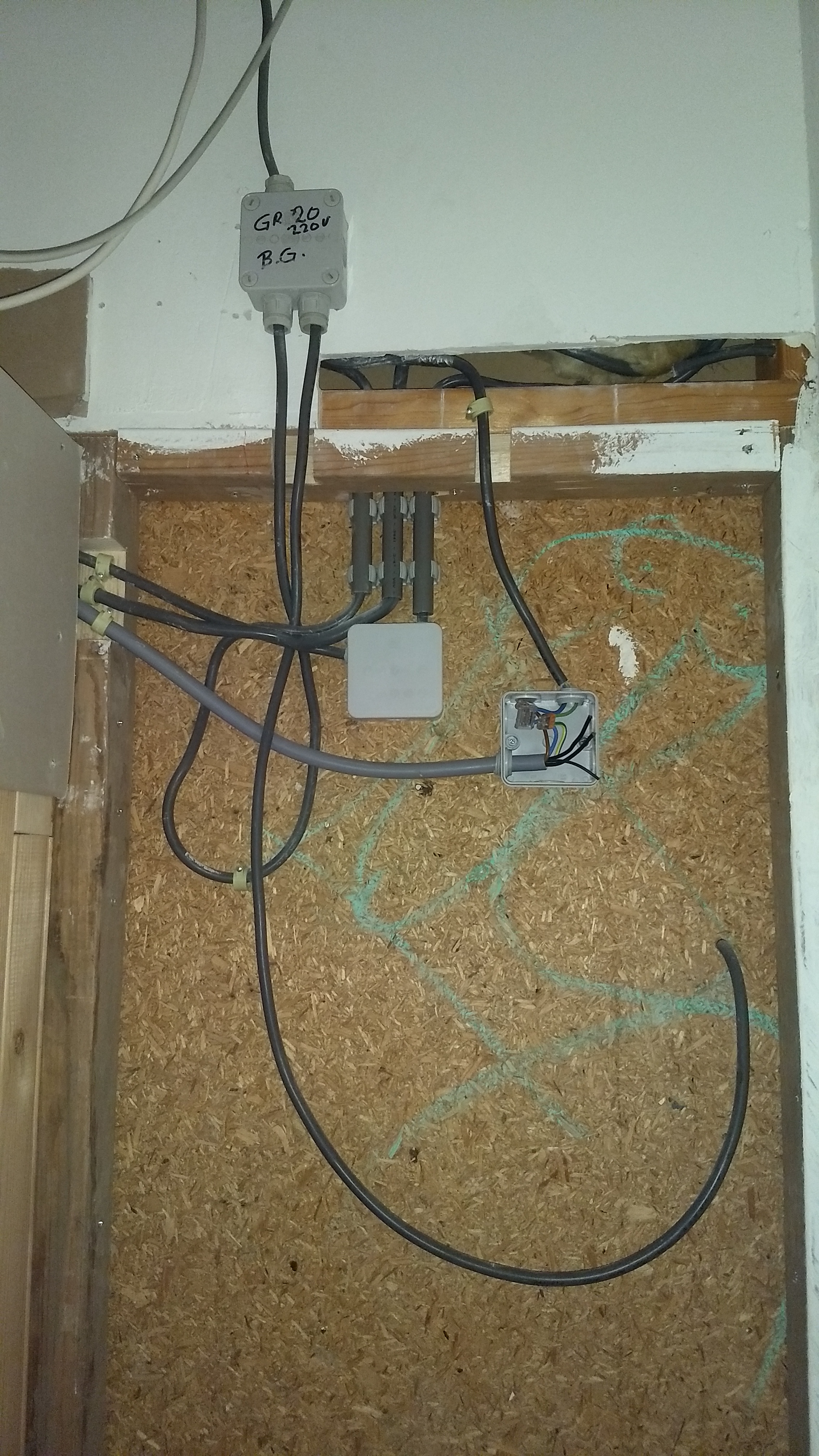

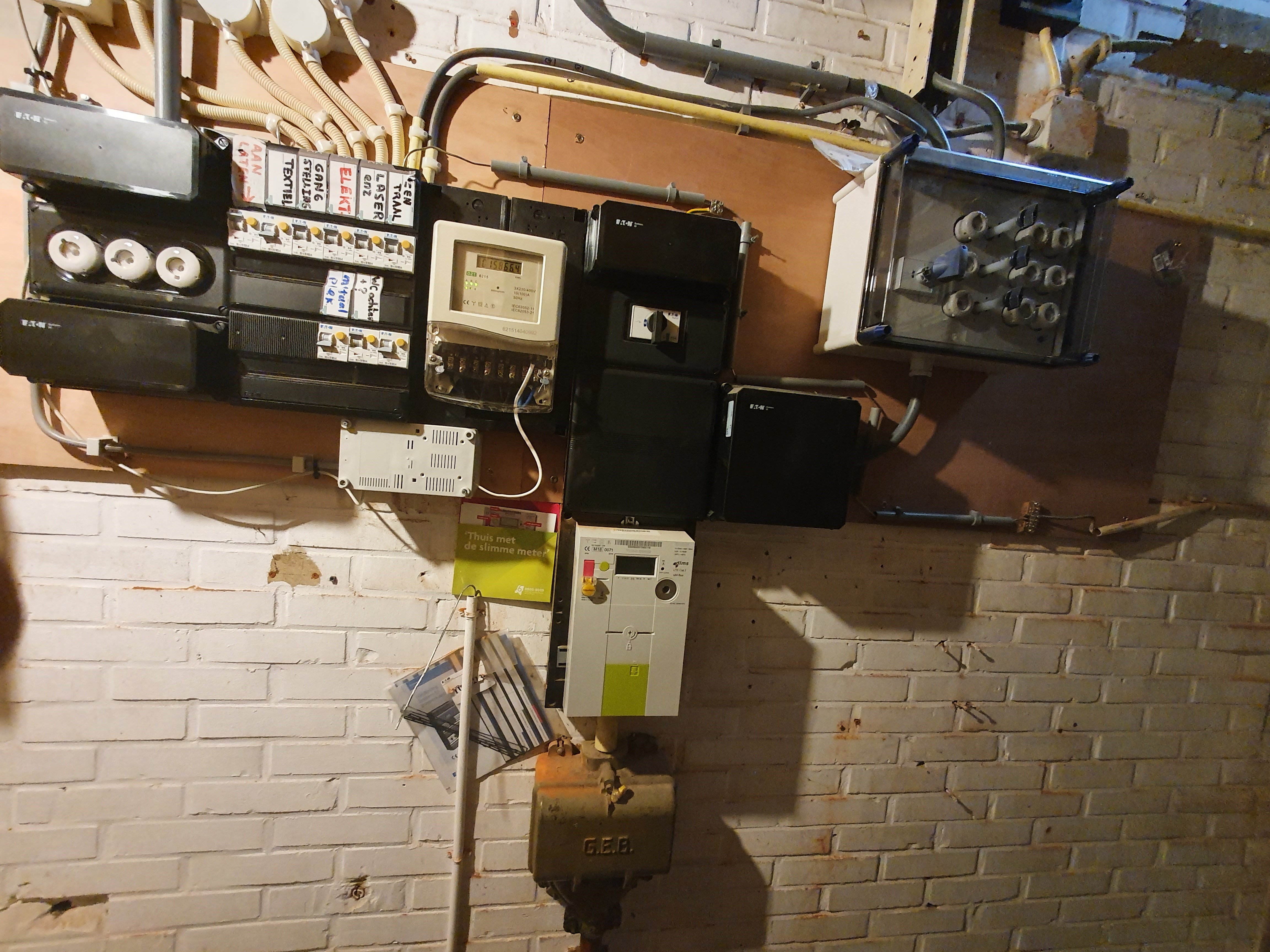

Deze foto's zijn gemaakt in het trapgat naar Textiel in juli/augustus 2019. Vanaf de trap naar de muur tegenover de trap(achter de muur staat de koelkast).

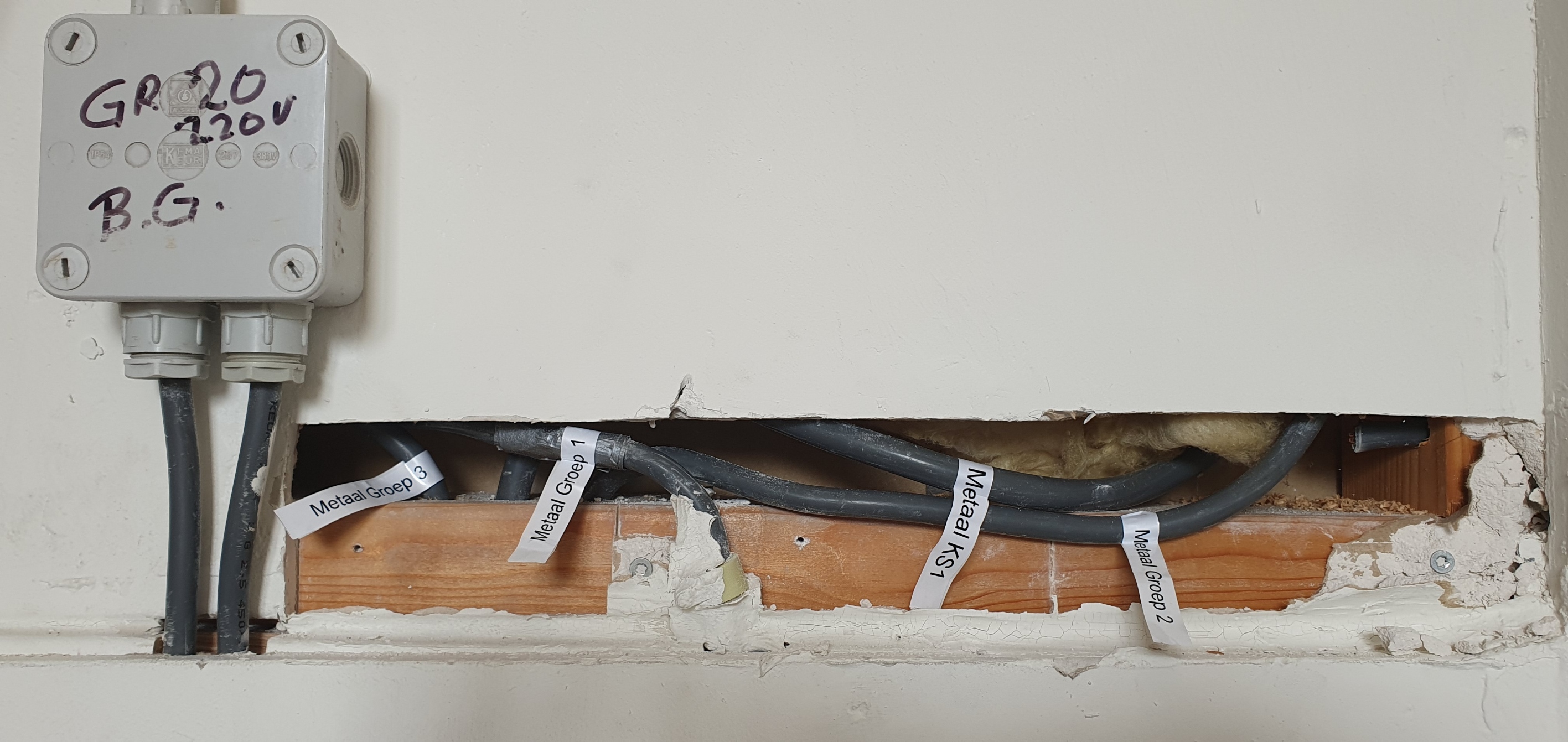

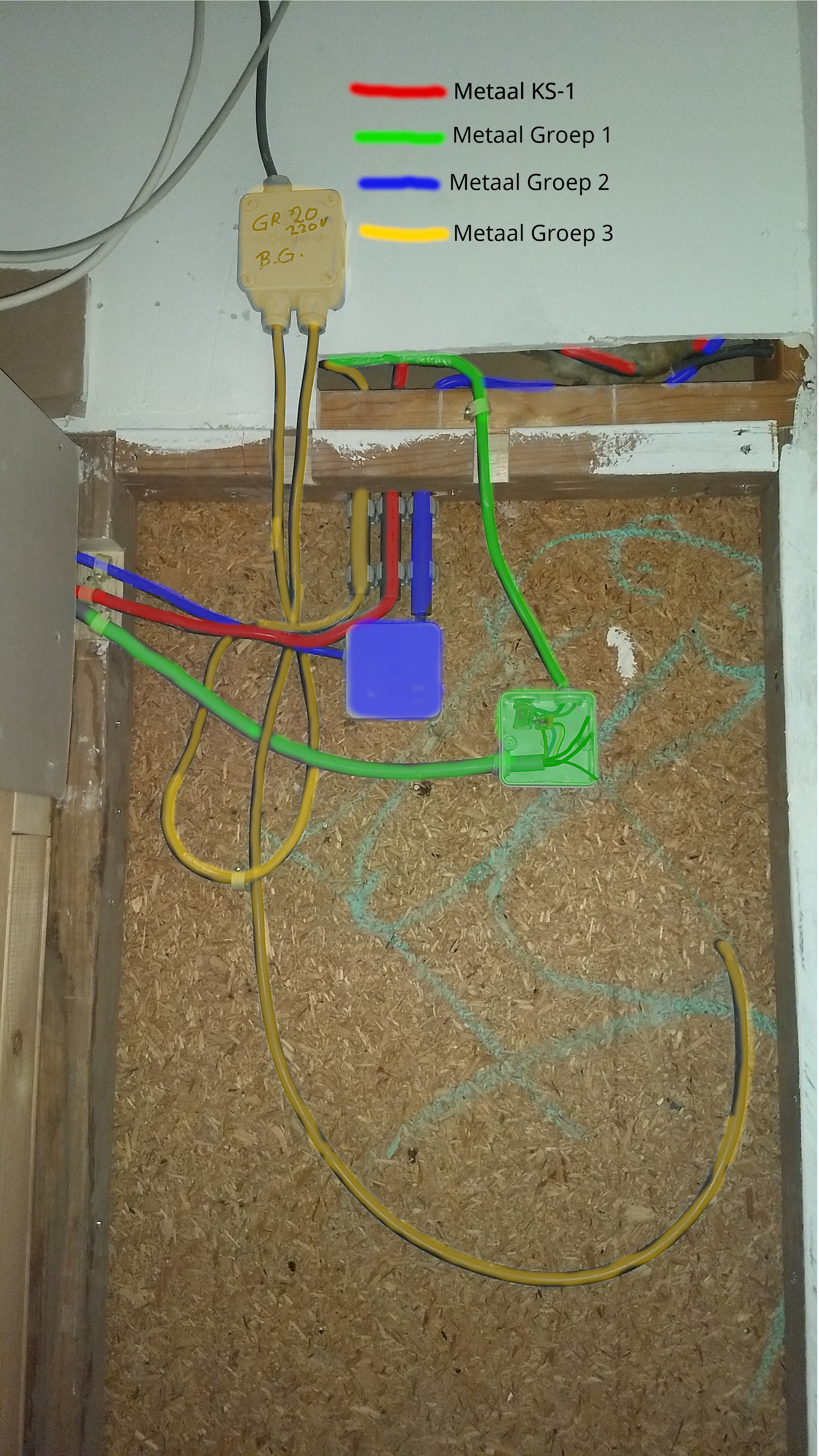

Om zeker te weten welke kabels precies waarnaartoe gaan is dit stukje muur in mei 2023 opengemaakt. De kabels zijn toen ook direct gelabeled.
