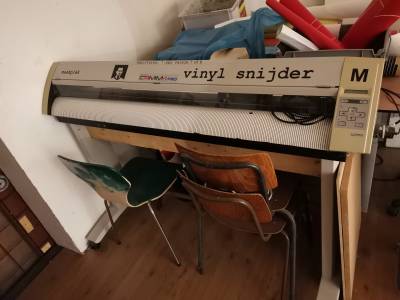

vinyl_snijder


Voor de mensen die liever een filmpje kijken. Winand heeft een instructievideo voor deze vinylsnijder gemaakt.

User Manual: pnc-1860_1410_1210_use_e_r9.pdf

Service manual : 80000297-pnc1860.pdf

- Aan zetten

- Vinyl invoeren en geleidewieltjes stellen :

  1. Klepje omhoog
  2. ontgrendel met de hendels achterop de geleidewieltjes en zet deze zo omhoog
  3. de buitenste twee wieltjes altijd gebruiken, de middelste is aan te raden om je vinyl mooi strak te houden.
  4. vinyl vanaf de achterkant invoeren of via de voorkant er helemaal doorheen
  5. zorg dat de wieltjes boven de rubberen rollen staan die in het onderste deel van de vinylsnijder zitten
  6. De buitenste wieltjes gebruikt hij om de breedte van het stuk vinyl te bepalen, zet deze dus zo ver mogelijk richting de rand van de vinyl
  7. De rechter brede rol is de aandrijf rol die het vinyl op en neer beweegt, deze moet dus altijd gebruikt worden.
  8. hendels van de wieltjes naar beneden klappen, zorg dat het vinyl er strak in zit zonder bobbel(s)
  9. Klepje dicht
  10. <Piece> of <roll> selecteren met cursor
  11. Enter drukken

- Setup knop indrukken

- geteste goede instellingen voor 30 graden mesje :

  • Profiel “2 cut”
  • Blade compensation 525
  • speed 50
  • force 70

- Optioneel : Origin zetten (ander nulpunt om te beginnen met snijden) bijvoorbeeld op een specifieke plek of na het snijden op een andere plek op hetzelfde stuk vinyl.

  1. 3x op menu drukken
  2. Met cursorstoetsen op de vinylsnijder het mes besturen en zo links onderin op het vinyl zetten waar je wilt snijden
  3. Enter om dat 0,0 te maken (hetzelfde als de 0,0 linksonder in cutstudio)

- CutStudio openen (op bureaublad)

  1. import (BMP, JPG, STX, AI, PNG of EPS)
  2. bij een “plat” plaatje zoals jpg of bmp eerst de bewerking “image outline” om de snijlijnen aan te maken
  3. beeld moven naar links onder (raster is meestal centimeters)
  4. cutting
  5. ok

- vinyl uitnemen

  1. klepje open
  2. hendels van de geleiderollen omhoog
  3. vinyl er uit halen (voorzichtig voor het mesje)

Driver onder windows installeren : camm1_win864_v120.zip
CutStudio : cutstudio_full_version_1.27.zip en daarna upgraden met cutstudio_ver310.zip

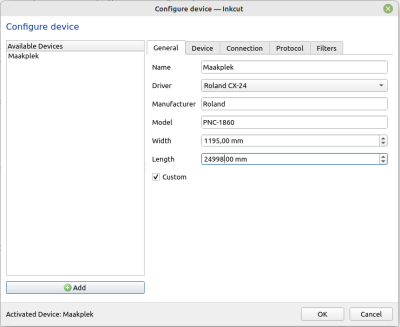

Ook te gebruiken onder linux (InkCut) via usb-serial

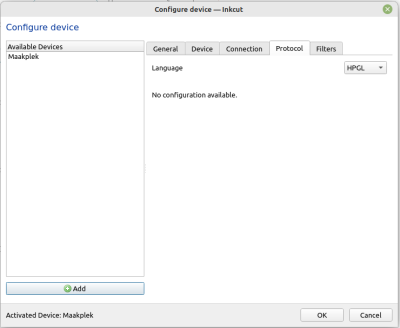

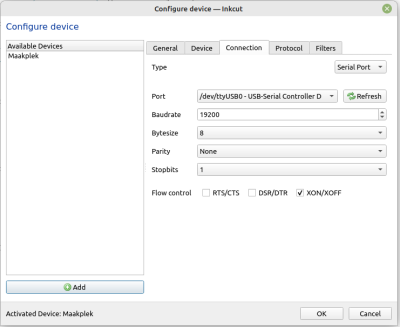

Instellingen voor communicatie :
Daarna bij “layers” de transparent layer uitzetten.
