draaibank

Draaibank, gedoneerd door ?

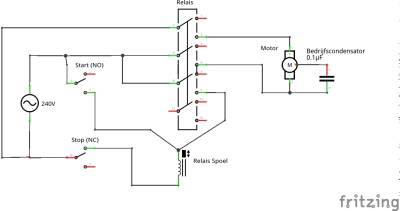

De aan-uit knop is gerepareerd, het circuit is vrij simpel met 2 pushbuttons en een Kuhnke UF3 relais . Zodra de start knop wordt ingedrukt wordt het relais bekrachtigd en sluit deze het circuit zodat zowel hijzelf als de motor spanning krijgen. Zodra de stop knop wordt ingedrukt wordt dit circuit onderbroken en slaat het relais en de motor dus af.

De motor lijkt op een standaard 1-fase motor met een condensator voor fase-verschuiving van de extra aanloopwikkeling. (zie https://nl.wikipedia.org/wiki/Condensatormotor#Eenfasemotor_met_hulpwikkeling_en_condensator)
