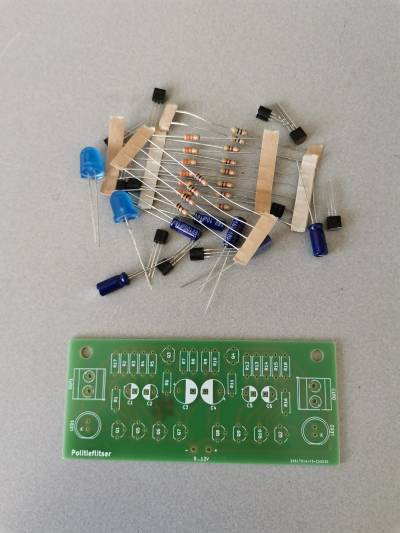

Wat zit er in het zakje :
Op de printplaat zie je diverse teksten staan bij de onderdelen:

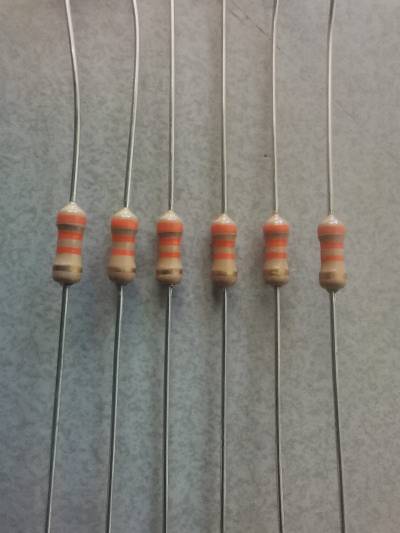

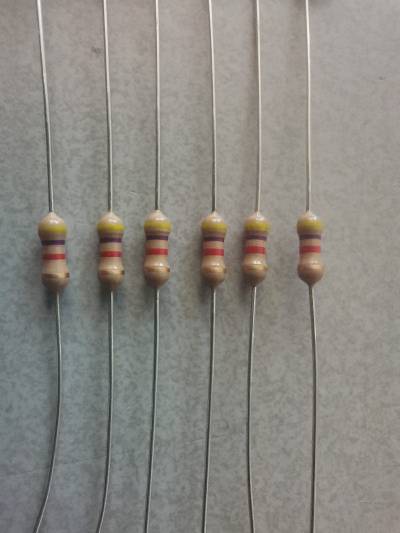

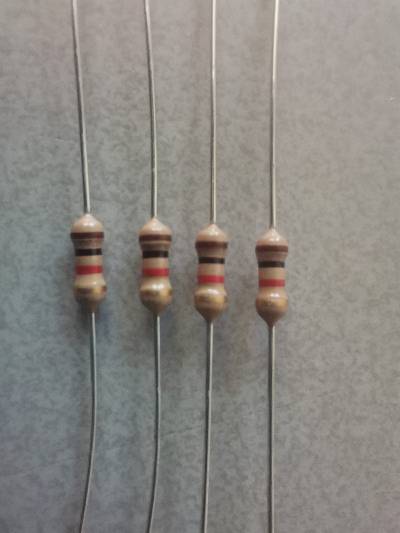

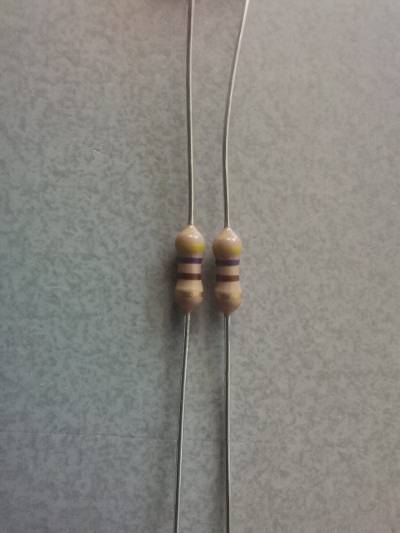

R1 t/m R18; dit zijn de weerstanden. Het maakt niet uit hoe je deze monteert, ze hebben geen + of – polen. Al ziet het er natuurlijk wel mooi uit als alle kleuren aan dezelfde kant zitten.
C1 t/m C6; dit zijn de electrolytische condensatoren (elco). Monteer deze zo dat het witte vlak op de printplaat overeen komt met de minpool van de condensator; dat is de witte streep op de elco.

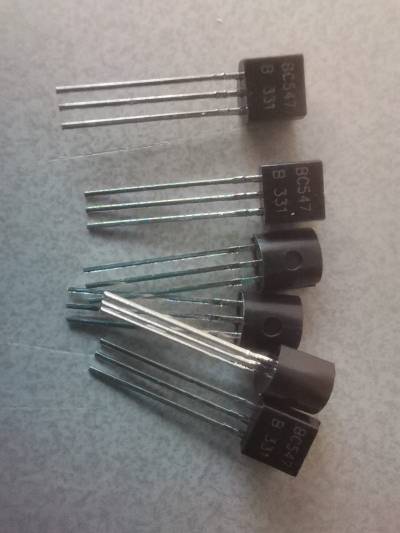

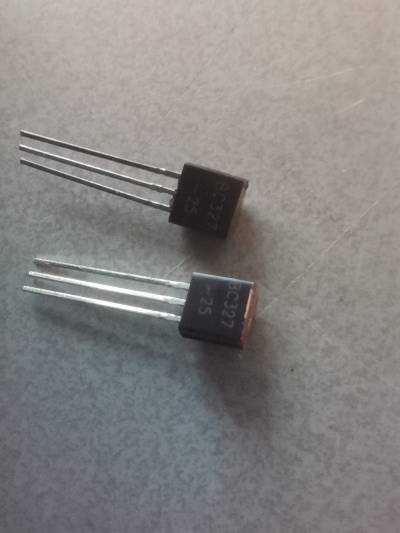

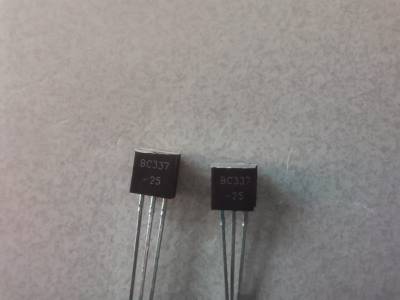

Q1 t/m Q10; dit zijn de transistoren. Monteer deze zo dat de platte kant van de transistor overeenkomt met de platte kant van de contour op de printplaat. Het middelste pootje komt in het gaatje tegenover de platte kant, de twee buitenste pootjes komen in de gaatjes aan de zijkant van de contour.

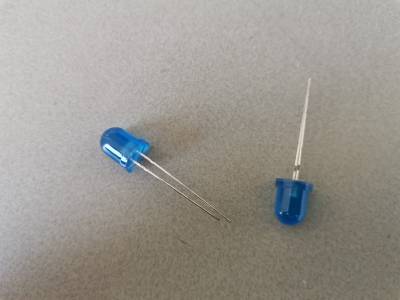

D1 en D2; dit zijn de Light Emitting Diodes (LED’s). Monteer deze zo dat de platte kant van de LED overeenkomt met de platte kant van de contour op de printplaat, een tweede aanwijzing is de K bij de contour van de LED, die komt overeen met de Kathode, wat toevallig ook het Kortste pootje is

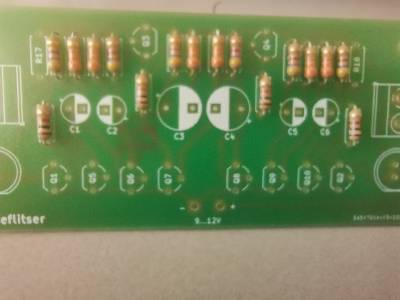

De onderdelen moeten op de kant komen waar de teksten staan, dus niet aan de kant met de koper sporen. Het opbouwen begint meestal met de laagste componenten, zodat je niet tussen hoge dingen in hoeft te werken. In dit geval zijn de weerstanden het laagst dus daar beginnen we mee.

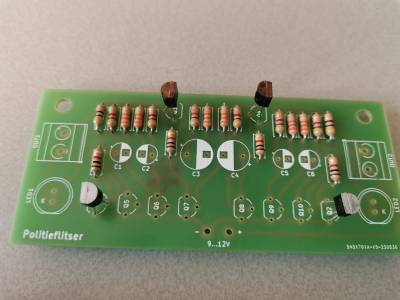

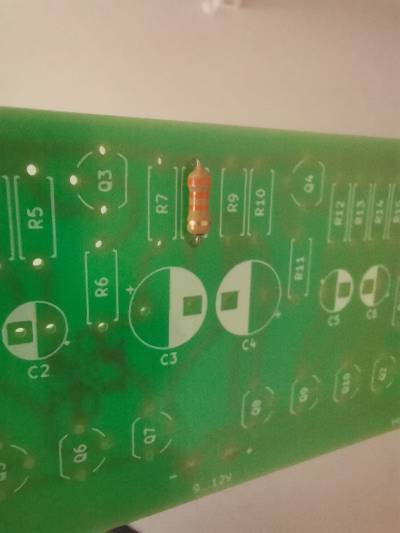

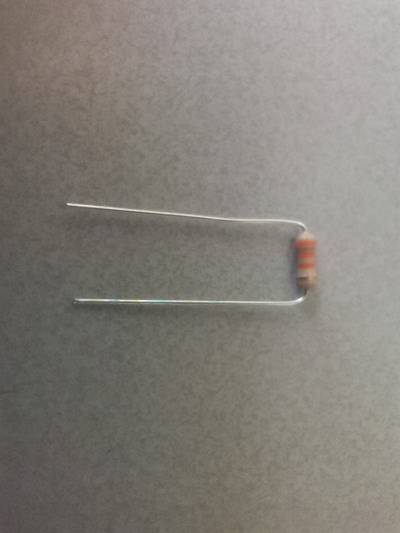

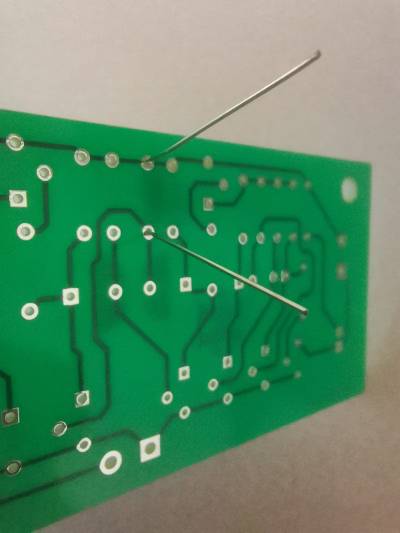

Buig de draden van de weerstand na het dikke deel strak in een hoek van 90 graden, buig ze niet te vaak heen en weer want dan kunnen ze afbreken! Steek de draden door de gaatje en buig de draden aan de kant van de koper sporen op de print een klein beetje naar buiten, zo vallen ze er minder makkelijk uit. Soldeer de weerstand vast, hou de soldeerbout niet te lang op de printplaat want anders kunnen de koperen sporen los laten van de printplaat.

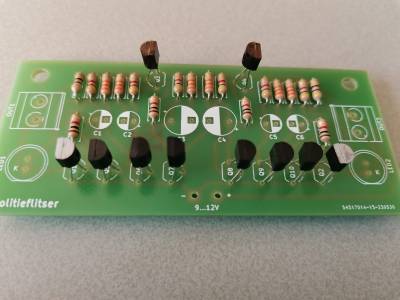

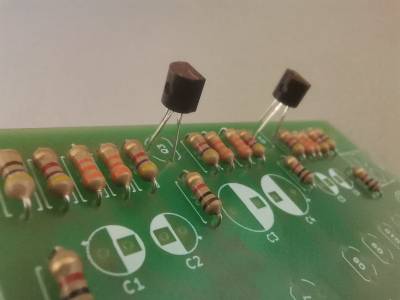

Als tweede stap gaan we de transistoren plaatsen.

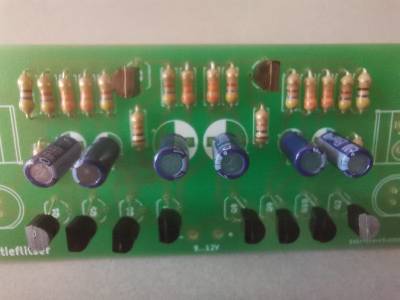

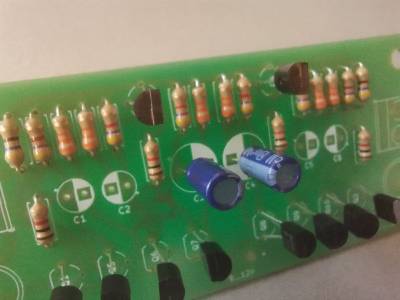

Als derde stap gaan we de elco’s plaatsen.

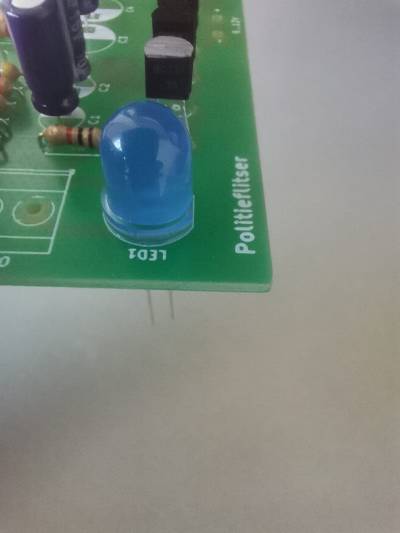

Als laatste stap kunnen we de LED’s plaatsen, zorg dat de vlakke kant van de LED op de vlakke kant van de countour zit, of op korte poot bij de K en dus naar de buitenkant van de print gericht.

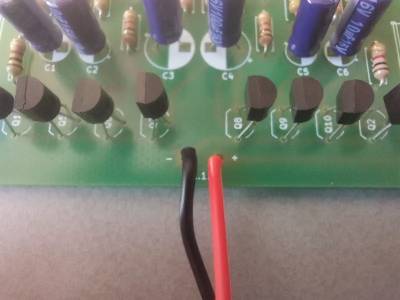

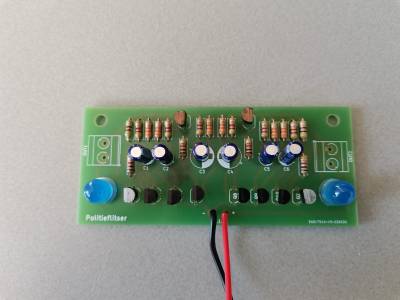

Nu nog de draden van de batterijclip met de rode draad aan de + aansluiting en met de zwarte draad aan de – aansluiting, en dan zou alles moeten werken.
